Doładowanie twin scroll vs biturbo: co szybciej buduje moment?

Podstawy: czym różni się twin scroll od biturbo i dlaczego to ważne dla momentu?

Jak powstaje moment obrotowy w silniku z turbosprężarką

Moment obrotowy w silniku spalinowym powstaje w cylindrach, ale tempo jego budowania w dużej mierze zależy od doładowania. Turbosprężarka spręża powietrze trafiające do kolektora dolotowego, dzięki czemu do cylindra dostaje się więcej tlenu. Sterownik może wtedy wtrysnąć więcej paliwa, co daje większą energię spalania i wyższy moment.

Problemem klasycznego turbo jest tzw. turbo lag, czyli opóźnienie pomiędzy dodaniem gazu a osiągnięciem docelowego ciśnienia doładowania. To właśnie w tym „oknie” czuć, które rozwiązanie szybciej buduje moment – twin scroll czy biturbo.

Tempo narastania momentu zależy głównie od:

• jak szybko rośnie prędkość wirnika turbiny (strona wydechowa),
• jak krótka jest droga spalin do turbiny,
• jak stabilne jest ciśnienie w kolektorze wydechowym,
• jak dobrze zarządzony jest przepływ z poszczególnych cylindrów.

Twin scroll i biturbo atakują ten sam problem od dwóch różnych stron: pierwszy optymalizuje geometrię i pulsacje spalin w jednej turbosprężarce, drugi – rozdziela pracę na dwie osobne turbiny.

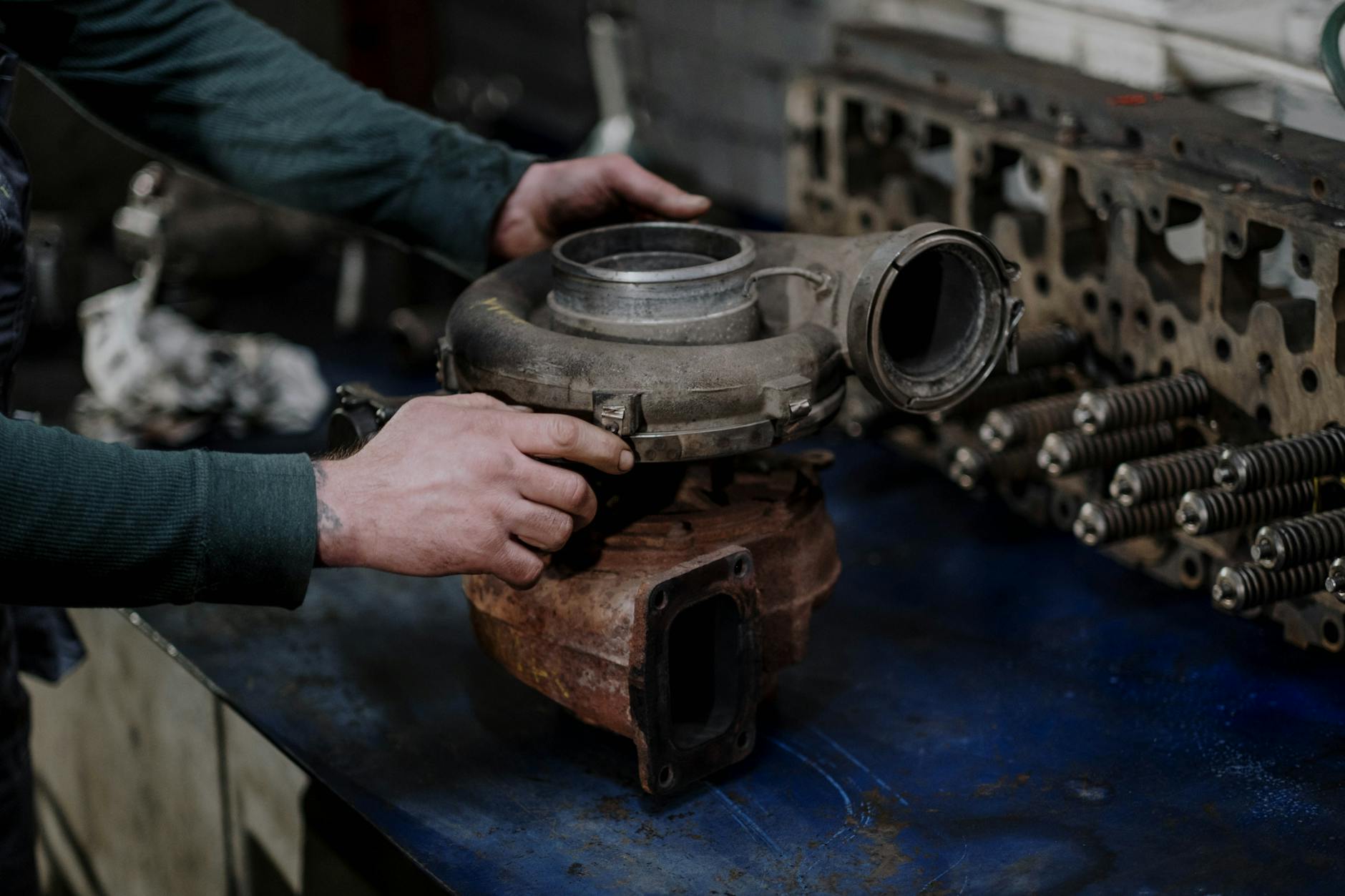

Definicja: twin scroll – jedna turbina, dwa kanały

Twin scroll (często nazywany też „dual scroll”) to turbosprężarka, w której strona gorąca (turbina) ma dwa niezależne kanały doprowadzające spaliny zamiast jednego wspólnego. Kanały te są zwykle łączone z cylindrami w taki sposób, aby minimalizować wzajemne zakłócanie się impulsów spalin.

W typowym rzędowym silniku 4-cylindrowym schemat jest następujący:

• kanał A obsługuje cylindry 1 i 4,
• kanał B obsługuje cylindry 2 i 3.

Chodzi o to, aby cylindry, które strzelają (wydech) blisko siebie w czasie, nie wypychały nawzajem swoich gazów spalinowych i nie powodowały odbić ciśnienia w kolektorze. Dzięki temu każdy impuls spalin bardziej efektywnie napędza wirnik turbiny, co daje szybszą reakcję i szybsze narastanie momentu.

Definicja: biturbo – dwie turbiny, różne konfiguracje

Biturbo oznacza po prostu dwie turbosprężarki w jednym układzie doładowania. Mogą być one połączone w różny sposób:

• sekwencyjnie (mała + duża, jedna pracuje przy niskich obrotach, druga dołącza wyżej),
• równolegle (po jednej turbinie na każdy bank cylindrów, np. silniki V6, V8),
• szeregowo (rzadziej w samochodach osobowych, dwie turbiny jedna za drugą).

To, jak szybko biturbo buduje moment, zależy od konkretnej implementacji. Sekwencyjne biturbo może być ekstremalnie szybkie na dole, bo mała turbinka wstaje błyskawicznie. Równoległe biturbo na dużym V8 też reaguje szybko, bo każda turbina jest napędzana tylko częścią spalin i może mieć mniejszą bezwładność niż jedno duże turbo obsługujące cały silnik.

Dlaczego porównanie twin scroll vs biturbo jest skomplikowane

Porównanie „co szybciej buduje moment: twin scroll czy biturbo?” nie ma jednej uniwersalnej odpowiedzi, bo:

• inaczej pracuje twin scroll w R4 2.0, a inaczej biturbo V8 4.0,
• biturbo może być sekwencyjne lub równoległe,
• ogromną rolę gra strojenie ECU, geometria kolektorów, zawory upustowe i wastegate,
• często porównuje się różne klasy silników (np. 2.0 twin scroll vs 3.0 biturbo), co zaciemnia obraz.

Mimo to da się wyciągnąć konkretne wnioski, patrząc na krzywą momentu i sposób wstawania doładowania w typowych konfiguracjach, a nie w egzotycznych wyjątkach.

Jak działa twin scroll i dlaczego tak dobrze „wstaje z dołu”

Separacja pulsów spalin: klucz do szybkiego budowania doładowania

W klasycznym turbo wszystkie cylindry dmuchają w jeden wspólny kolektor i kanał do turbiny. Powstają wtedy zjawiska falowe: jeden cylinder wypycha spaliny innego, mieszają się ciśnienia, część energii idzie w turbulencje zamiast w napędzanie wirnika. Na wykresie czuć to jako wolniejszą reakcję na gaz i mniej stromy przyrost momentu.

W twin scroll kolektor wydechowy i turbina są podzielone na dwie sekcje. Cylindry „paruje się” tak, aby kolejne zapłony były równomiernie rozłożone między kanałami. Daje to kilka efektów:

• silniejsze, czytelniejsze impulsy ciśnienia uderzają w łopatki turbiny,
• mniej wzajemnych zakłóceń – każdy wydech ma „swój kanał” przez większość drogi,
• lepsze opróżnianie cylindrów (mniej cofek spalin),
• wyższa sprawność turbiny przy niskich przepływach.

W praktyce twin scroll buduje ciśnienie szybciej przy niższych obrotach, co w prostym odczuciu kierowcy oznacza: mniej laga, mocno narastający moment od samego dołu.

Geometria kolektora i dławiąca się klasyczna turbina

Typowy kolektor do zwykłej turbosprężarki jest bardziej „kompromisowy”. Długie lub źle dobrane długości gałęzi, ostre zakręty, duża wspólna komora – to wszystko psuje dynamikę przepływu. Przy niskim przepływie spalin klasyczna turbina ma problem, żeby się rozpędzić, bo ciśnienie jest „rozmyte” w dużej objętości kolektora.

W twin scroll celowo stosuje się:

• krótsze, bardziej wyrównane gałęzie kolektora,
• dwa osobne kanały w obudowie turbiny,
• często mniejszą objętość kolektora, aby utrzymać wyższe ciśnienie impulsów.

Efekt: w tej samej pojemności silnika i przy podobnym rozmiarze turbo, twin scroll szybciej osiąga robocze ciśnienie doładowania. To bezpośrednio przekłada się na szybsze narastanie momentu obrotowego.

Przykłady seryjnych silników twin scroll o szybkim „dole”

Producenci coraz chętniej wykorzystują twin scroll właśnie dlatego, że poprawia reakcję na gaz bez ekstremalnego zmniejszania turbiny. Przykładowe silniki:

• BMW 2.0 TwinPower Turbo (B48) – R4, twin scroll, bardzo szybkie narastanie momentu od ok. 1500–1700 obr./min,
• Hyundai/Kia 1.6 T-GDI – R4, twin scroll, wyraźnie „zrywny” dół jak na niedużą pojemność,
• Peugeot/Opel 1.6 THP/1.6 Turbo – wcześniejsze wersje stosowały rozwiązania zbliżone w idei do twin scroll, ukierunkowane na szybką reakcję.

Wykresy z hamowni pokazują, że taki 2.0 twin scroll jest w stanie osiągnąć 300–350 Nm już w bardzo niskim zakresie obrotów, a pełne doładowanie często pojawia się poniżej 2000 obr./min. W odczuciu z fotela auto „ciągnie jak większa pojemność”, zanim obroty na dobre wzrosną.

Ograniczenia twin scroll – kiedy nie wystarcza

Twin scroll nie jest magicznym rozwiązaniem na wszystko. W pewnym momencie przepływ spalin rośnie tak bardzo, że większość zalet separacji kanałów traci na znaczeniu, bo i tak jest dużo energii do napędzania turbiny. Dodatkowo:

• wysoka moc wymaga albo większej turbiny, albo wyższego ciśnienia – co może oznaczać wolniejsze wstawanie,
• przy bardzo dużych mocach (np. powyżej 400–500 KM z małej pojemności) jedna twin scroll może mieć problem z utrzymaniem stabilnych temperatur i ciśnień,
• próg „bezpiecznego” ciśnienia dla seryjnej jednostki (tłoki, korby) może być osiągnięty szybciej, zanim wykorzysta się pełny potencjał twin scroll.

Dlatego w mocniejszych silnikach producenci często łączą biturbo z konstrukcją twin scroll – każda turbina ma własny, dwukanałowy układ. Wtedy biturbo „robi robotę” jeśli chodzi o przepustowość, a twin scroll – jeśli chodzi o tempo reakcji.

Jak działa biturbo: sekwencyjne vs równoległe a szybkie budowanie momentu

Biturbo sekwencyjne – mała i duża turbina na jednej jednostce

W układzie sekwencyjnego biturbo (tzw. bi-sequential, twin turbo sequential) pracują dwie turbosprężarki różnej wielkości. Schemat działania:

• przy niskich obrotach pracuje mała turbina – ma małą bezwładność, więc wstaje błyskawicznie, praktycznie likwidując turbo laga,
• przy średnich obrotach układ zaczyna stopniowo dołączać większą turbosprężarkę,
• przy wysokich obrotach zasadniczą robotę robi większa turbina, zapewniając wysoką moc i podtrzymanie doładowania.

Ten układ, dobrze zestrojony, jest w stanie zbudować moment jeszcze szybciej niż typowy twin scroll – szczególnie w większych silnikach (np. 3.0 R6, 3.0 V6). Jednak ma to swoją cenę: skomplikowanie układu sterowania, więcej elementów, wyższa cena produkcji i potencjalnie droższa eksploatacja.

Biturbo równoległe – po jednej turbinie na bank cylindrów

W silnikach V6, V8, V12 bardzo często stosuje się biturbo równoległe. Zamiast jednej dużej turbiny, każdy bank cylindrów dostaje własną turbosprężarkę, zwykle o zbliżonym rozmiarze. Przykłady: Mercedes-AMG 4.0 V8 biturbo, BMW 4.4 V8, Audi 4.0 TFSI.

Dlaczego to pomaga w szybkim budowaniu momentu?

• każda turbina obsługuje mniej cylindrów – mniej spalin, więc może być mniejsza,
• mniejszy wirnik to mniejsza bezwładność i szybsze rozpędzanie,
• kolektory wydechowe mogą być krótsze i bardziej zwarte (turbiny między głowicami V),
• impulsy spalin są „gęstsze” dla każdej turbiny – rośnie efektywność przy niskich przepływach.

W takim układzie biturbo w praktyce może budować moment równie szybko, a nawet szybciej niż pojedyncze twin scroll, zwłaszcza przy większej pojemności. Krzywa momentu nowoczesnych V8 biturbo potrafi być bardzo płaska i wysoka już od ok. 1500 obr./min.

Biturbo szeregowe – rzadkie, ale warte odnotowania

Układ szeregowego biturbo (turbosprężarki połączone jedna za drugą, zwiększając stopień sprężania) jest rzadki w autach osobowych. Spotyka się go częściej w zastosowaniach ciężarowych lub specjalistycznych. Dla tematu „co szybciej buduje moment” ma mniejsze znaczenie w kontekście typowego użytkownika, ale pewna zasada jest podobna:

• przy niskim przepływie pracuje głównie jedna, mniejsza turbina,
• przy wyższych obrotach obie tworzą układ o wysokiej łącznej sprawności.

Tutaj priorytetem jest bardziej bardzo wysoki stopień sprężania i efektywność w szerokim zakresie obrotów, a nie wyłącznie reakcja na gaz w samochodzie sportowo-rodzinnym.

Wady i kompromisy biturbo w kontekście „dolu”

Biturbo daje ogromne możliwości, ale ma też wady, które potrafią zabić potencjał szybkiego budowania momentu, jeśli producent lub tuner przesadzi:

• za duże turbiny – aby osiągnąć imponującą moc maksymalną, stosuje się większe wirniki, co zwiększa lag,
• skomplikowany układ sterowania zaworami (byt skomplikowany = większe ryzyko opóźnień lub nieoptymalnej pracy),
• wyższa bezwładność całego układu (dwa komplety przewodów, intercoolerów, zaworów, etc.),
• większa masa obrotowa – w sekwencyjnym biturbo dochodzą sprzęgła, zawory, by-passy.

W rezultacie źle dobrane lub „na papierze” imponujące biturbo może w realnym odczuciu wstawać gorzej niż dopracowany twin scroll, mimo że na wysokich obrotach daje wyraźnie większą moc.

Teoria na liczbach: porównanie twin scroll i biturbo pod kątem reakcji na gaz

Kluczowe parametry wpływające na tempo narastania momentu

Aby porównywać twin scroll i biturbo w sposób sensowny, trzeba patrzeć na konkretne parametry:

• pojemność skokowa silnika (l) – większa pojemność = więcej spalin na dany obrót,

Porównanie w praktycznym przykładzie: 2.0 R4 twin scroll vs 3.0 R6 biturbo

Żeby liczby miały sens, dobrze jest odnieść je do realnych konfiguracji spotykanych na drogach. Dwa typowe przypadki:

• 2.0 R4 twin scroll – jedna turbosprężarka twin scroll, kolektor dzielony, nowoczesny bezpośredni wtrysk,
• 3.0 R6 biturbo równoległe – dwie mniejsze turbiny, po jednej na „połowę” cylindrów (de facto 3 cylindry na turbo), zwykle bez twin scroll.

Przy porównywalnym poziomie wysilenia (ok. 90–110 KM/l) standardem jest sytuacja, w której:

• 2.0 twin scroll osiąga wysoki moment (np. okolice 350 Nm) już w okolicy 1500–1700 obr./min i utrzymuje go do 4000–4500 obr./min,
• 3.0 biturbo jest w stanie wygenerować wyraźnie wyższy szczyt momentu (np. okolice 500–600 Nm), ale również bardzo wcześnie – nierzadko od 1300–1500 obr./min.

W odczuciu kierowcy mniejszy twin scroll będzie sprawiał wrażenie bardziej „żywego” w górnej części obrotów, bo auto trzeba po prostu mocniej kręcić, żeby wykorzystać moc. Duże R6 biturbo z kolei potrafi „pchać” niemal z biegu jałowego, ale przez większą bezwładność całej układanki reakcja na szybkie, drobne muśnięcia gazu może być minimalnie wolniejsza niż w lekkim 2.0 z dopracowaną pojedynczą turbiną.

Gdyby natomiast porównać 2.0 twin scroll z 2.0 biturbo sekwencyjnym (teoretycznie o podobnej mocy szczytowej), poprawnie zestrojone biturbo będzie w stanie zbudować subiektywnie pełny moment minimalnie wcześniej. Jednak koszt, skomplikowanie i miejsce pod maską sprawiają, że producenci aut kompaktowych rzadko się na to decydują.

Mapa przepływów i obszar „sweet spotu” dla twin scroll i biturbo

Większość nowoczesnych turbosprężarek ma kilka wyraźnych obszarów pracy:

• strefa bardzo niskiego przepływu – przy małej ilości spalin najbardziej liczy się impulsowe zasilanie turbiny,
• strefa średniego przepływu – turbina wchodzi w swój „sweet spot” sprawności,
• strefa wysokiego przepływu – blisko granic mapy sprężarki i przepustowości turbiny.

Dla twin scroll pierwsza i druga strefa są wyraźnie wzmocnione. Dzięki separacji pulsów łatwiej jest wprowadzić wirnik w ruch przy małej ilości gazów i zachować akceptowalną sprawność w średnim zakresie obrotów. To dokładnie ten obszar, z którego korzysta się na co dzień w aucie używanym do jazdy mieszanej.

Biturbo, szczególnie równoległe, „rozszerza” raczej drugą i trzecią strefę. Dwie turbosprężarki pozwalają:

• przesunąć górną granicę przepływu – czyli uzyskać więcej mocy bez nadmiernego przegrzewania i dławienia układu,
• utrzymać przyzwoitą sprawność w szerokim paśmie obrotów, szczególnie przy wyższych obciążeniach.

Strefa całkiem niskiego przepływu bywa tu „poświęcona” – bo silnik o większej pojemności i tak generuje tyle spalin, że chwilka zwłoki przed wejściem w optymalny zakres pracy nie jest tak uciążliwa w praktyce.

Wpływ strojenia i osprzętu na „dół” przy twin scroll i biturbo

Rola oprogramowania ECU i sterowania ciśnieniem doładowania

Sama mechanika układu doładowania nie wystarczy. To, jak szybko narasta moment, w ogromnym stopniu zależy od:

• mapy sterowania zaworem wastegate (lub siłownikiem VGT w turbinie o zmiennej geometrii),
• map zapłonu i dawki paliwa,
• strategii kontroli momentu przez ECU (limity momentu na bieg, na temperaturę, na ochronę skrzyni, itp.).

Producent seryjnego auta często celowo spłaszcza narastanie momentu w niskim zakresie, żeby:

• nie przeciążać skrzyni biegów i sprzęgła,
• ograniczyć poślizg kół w kiepskich warunkach,
• zachować komfortową, przewidywalną reakcję na gaz.

Dlatego po porządnej modyfikacji ECU ten sam silnik twin scroll potrafi zbudować moment szybciej i mocniej, niż wynikałoby to z seryjnych wykresów. Analogicznie w biturbo – przez sam remap można „obudzić” dół tak, że subiektywnie lag zostanie zredukowany, choć mechanika nie zmieniła się wcale.

Downpipe, układ wydechowy i ich wpływ na szybkość wstawania

Tunerzy często zaczynają od wymiany downpipe’u i części wydechu. Powód jest prosty: niższe przeciwciśnienie za turbiną:

• poprawia przepływ spalin przy wyższych obrotach – łatwiejsze „oddychanie”,
• obniża temperatury spalin i obciążenie termiczne turbiny.

Z drugiej strony, zbyt mocne „odtykanie” przy bardzo małych silnikach może w niewielkim stopniu pogorszyć tempo wstawania przy samym dole, bo różnica ciśnień napędzająca turbinę spada. W praktyce na nowoczesnych jednostkach 1.8–3.0 ten efekt jest marginalny, a zysk w średnim i górnym zakresie wyraźnie większy niż ewentualna strata w najniższych obrotach.

Dla biturbo zmniejszenie przeciwciśnienia często daje bardziej odczuwalny zysk niż dla pojedynczego twin scrolla. Dwie turbiny pracują przy wyższych łącznych przepływach, więc każdy spadek oporu w wydechu pomaga im szybciej „wyjść na swoje obroty”, szczególnie przy gwałtownym dodaniu gazu w średnim zakresie.

Intercooler i długość dolotu – nie tylko moc szczytowa

Układ dolotowy kojarzy się głównie z mocą maksymalną, ale ma wpływ także na szybkość narastania momentu. Kluczowe elementy:

• długość i przekrój przewodów ciśnieniowych,
• objętość intercoolera,
• szczelność połączeń i zaworów (DV, BOV).

Zbyt duża objętość układu dolotu działa jak bufor ciśnienia. Turbina musi „napompować” większą ilość powietrza, zanim ciśnienie przy kolektorze dolotowym osiągnie zadany poziom. W efekcie reakcja na gaz może być odrobinę ospała, mimo że w końcowym rozrachunku układ pozwala na wysoką moc.

W biturbo ten problem potrafi się kumulować – dwie turbiny, często dwa intercoolery lub jeden, ale o dużej pojemności, plątanina przewodów. Dobrze zaprojektowany zestaw ma więc możliwie krótki i zwarty dolot, z możliwie małą objętością przy zachowaniu wystarczającego przekroju.

W twin scroll łatwiej jest uzyskać kompaktową konfigurację: jedna sprężarka, jeden intercooler, mniej metrażu przewodów. To naturalnie sprzyja szybszemu narastaniu ciśnienia przy zmianach obciążenia.



Z punktu widzenia kierowcy: jak odczuwa się twin scroll vs biturbo

Charakter oddawania momentu przy spokojnej jeździe

Podczas normalnej, miejskiej jazdy z obrotami rzędu 1500–2500 obr./min różnice między dobrze zestrojonym twin scroll a równoległym biturbo o większej pojemności są zaskakująco małe. Oba rozwiązania potrafią „ciągnąć z dołu”, bez wyraźnego kopnięcia jak w starych turbodieslach.

W praktyce:

• 2.0 twin scroll często wymaga lekkiego zredukowania biegu, gdy chce się dynamicznie przyspieszyć z bardzo niskich obrotów,
• 3.0 biturbo z dużym zapasem pojemności po prostu podnosi auto z biegu, na którym aktualnie jedziemy – nawet jeśli ECU nie pozwala jeszcze na pełny moment.

Subiektywnie twin scroll w mniejszym silniku można opisać jako „lekki, chętny, sprężysty”, natomiast biturbo w większej jednostce – jako „leniwy, ale bardzo silny” przy tym samym stylu jazdy.

Reakcja na gwałtowne wdepnięcie gazu

Przy nagłym, pełnym otwarciu przepustnicy różnice stają się wyraźniejsze. Typowo wygląda to tak:

• twin scroll – szybkie narastanie ciśnienia, niemal liniowe przyrosty momentu; jeśli turbo jest dobrane rozsądnie, lag jest krótki i przewidywalny,
• biturbo sekwencyjne – bardzo szybka, wręcz natychmiastowa reakcja przy niskich i średnich obrotach, a następnie mocniejsze „dociągnięcie” w miarę dołączania dużej turbiny (czasem czuć delikatny „drugi kopniak”),
• biturbo równoległe w większej pojemności – chwilowa pauza, po której pojawia się mocny, ale równomierny „ciąg” przez szerokie pasmo obrotów.

W lekkim aucie z 2.0 twin scroll kierowca ma często poczucie większej kontroli – co wciśniesz, to dostajesz. W cięższym samochodzie z mocnym biturbo reakcja może być odrobinę bardziej „miękka” na początku, ale za to z o wiele potężniejszym przyrostem siły ciągu, gdy turbiny już się rozkręcą.

Przełączanie biegów i „podtrzymanie” doładowania

Różnica w praktyce wychodzi także przy dynamicznej jeździe z częstym redukowaniem biegów:

• w twin scroll przy szybkim, krótkim odjęciu gazu i zmianie biegu ciśnienie w układzie nie zdąży całkowicie spaść. Po ponownym dodaniu gazu turbina wraca w zakres efektywnej pracy bardzo szybko – kierowca nie ma wrażenia „dziury”,
• w biturbo z bardziej rozbudowanym dolotem i większą objętością układu czasami potrzeba ułamka sekundy więcej, aby odbudować ciśnienie po zmianie biegu, szczególnie przy niskich biegach i małych prędkościach.

To właśnie dlatego auta torowe z mniejszą pojemnością często stawiają na mocne pojedyncze turbo (często twin scroll) zamiast skomplikowanego biturbo: liczy się przewidywalność przy wyjściu z zakrętu i łatwość dawkowania gazu, nie tylko „papierowe” wartości mocy maksymalnej.

Doładowanie a typ zastosowania: kiedy twin scroll, a kiedy biturbo ma przewagę

Małe i średnie pojemności – priorytet reakcji na gaz

W silnikach benzynowych 1.2–2.5 l używanych w kompaktach, hot-hatchach czy mniejszych SUV-ach pierwsze skrzypce grają:

• niska masa osprzętu,
• prostsza zabudowa,
• łatwiejsza kontrola temperatur i koszt produkcji.

W tym segmencie pojedyńcza turbina twin scroll jest w wielu przypadkach optymalnym kompromisem. Daje dobre wstawanie, rozsądne koszty, a przy współczesnych materiałach i sterowaniu pozwala bez problemu uzyskać 200–300 KM z serii.

Biturbo w tej klasie ma sens głównie wtedy, gdy producent chce:

• wypromować szczególnie „sportową” wersję z wyraźnie wyższą mocą,
• utrzymać wysoki moment przy bardzo wysokich obrotach (auta torowe, specyficzne nisze).

Duże jednostki i auta klasy wyższej – przewaga przepustowości biturbo

Dla silników 3.0–4.4–4.8 l w samochodach klasy wyższej, limuzynach czy mocnych SUV-ach priorytety są inne:

• wysoki moment w całym zakresie,
• spora masa auta do rozpędzenia,
• częsta jazda z autostradowymi prędkościami i dużym obciążeniem.

Tu biturbo równoległe jest naturalnym wyborem: dwie turbiny łatwiej utrzymać w efektywnym zakresie pracy przy wysokich przepływach spalin, a duża pojemność sama z siebie pomaga w „dole”. Nawet jeśli reakcja na gaz w okolicach biegu jałowego będzie odrobinę mniej ostra niż w małym twin scrollu, użytkownik i tak dostaje „ścianę momentu” od bardzo niskich obrotów.

Silniki sportowe i track-day – precyzja kontra absolutna moc

W samochodach nastawionych na jazdę torową liczy się nie tylko wartość momentu, ale przede wszystkim:

• powtarzalność reakcji na gaz,
• brak nagłego „kopnięcia” w środku zakrętu,
• stabilne temperatury przy długotrwałym, wysokim obciążeniu.

Auta drogowo-torowe i rajdowe – dlaczego pojedyncze turbo wygrywa złożonością

W samochodach, które łączą jazdę na co dzień z okazjonalnym torowaniem czy amatorskimi rajdami, kompromis wygląda nieco inaczej niż w typowych daily czy limuzynach. Liczy się nie tylko to, jak szybko auto „budzi się” na prostej, ale także:

• jak przewidywalnie reaguje w krótkich oknach czasowych (np. wyjście z nawrotu),
• jak znosi długotrwałe wysokie obciążenie cieplne,
• jak skomplikowany i awaryjny jest układ doładowania.

Dlatego przy przebudowie seryjnych konstrukcji na auta łączące ulicę z torem często rezygnuje się z fabrycznego biturbo na rzecz jednej, większej turbiny twin scroll. Z punktu widzenia procesu strojenia i serwisu:

• łatwiej opanować temperatury spalin i oleju – jeden rdzeń, jedna chłodnica oleju, mniej punktów potencjalnych wycieków,
• łatwiej jest też „ustawić” jedną mapę doładowania i jedną geometrię zaworu wastegate niż synchronizować pracę dwóch zestawów.

W rajdach i time attack lubi się układy, które może nie dają absolutnie najwyższej mocy, ale za to działają tak samo po trzecim okrążeniu jak po trzydziestym. Pojedynczy twin scroll z rozsądną średnicą sprężarki, przy dobrze zestrojonej dawce paliwa i zapłonie, zazwyczaj szybciej i stabilniej buduje moment w średnim zakresie niż skomplikowane, sekwencyjne biturbo bazujące na seryjnym kolektorze.

Benzyna vs diesel – jak typ paliwa zmienia obraz twin scroll i biturbo

Charakterystyka spalania i zakres roboczy diesla stawiają inne wymagania niż w benzynie. Silniki wysokoprężne operują niżej na skali obrotów, generują wyższe ciśnienia doładowania i więcej spalin przy relatywnie niskich prędkościach wału. To zmienia sposób, w jaki moment buduje się przy różnych układach turbo:

• w dieslach biturbo (szczególnie sekwencyjnych) ma często ogromną przewagę w najniższym zakresie obrotów – mała turbina buduje ciśnienie „od podłogi”, co daje potężny ciąg od ok. 1200–1400 obr./min,
• twin scroll w dieslu poprawia separację pulsów i efektywność, ale ze względu na niższe obroty maksymalne trudniej jest pokryć tak szeroki zakres pracy jedną sprężarką jak w benzynie.

W praktyce oznacza to, że w dużych dieslach 3.0–4.0 l producenci chętniej sięgają po biturbo (często w konfiguracji sekwencyjnej), bo pozwala ono zbudować ogromny moment bardzo wcześnie i utrzymać go długo – idealne do ciężkich SUV-ów czy busów. Twin scroll pojawia się raczej w mniejszych dieslach, gdzie priorytetem jest uproszczenie konstrukcji i obniżenie kosztów, a nie najwyższa możliwa przepustowość w górze.

Modyfikacje seryjnego biturbo – jak wpływają na tempo narastania momentu

Przy przerabianiu seryjnych jednostek biturbo, szczególnie popularnych rzędowych szóstek, tunerska ścieżka często wygląda podobnie. Zmiany, które najbardziej odczuwa się „na pedał gazu”, rzadko zaczynają się od samej wymiany turbin. Zwykle kolejność jest inna:

1. Remap ECU – agresywniejsza kontrola ciśnienia doładowania, wcześniejsze „wstawanie” przy niższych obrotach, zmiany w strategii overboosta. Już na tym etapie da się zauważyć, że moment pojawia się wcześniej i rośnie szybciej, mimo że hardware pozostał seryjny.
2. Wydech i downpipe’y – przy dwóch turbinach wyraźniej czuć odciążenie układu. Mniejszy opór spalin sprawia, że obie sprężarki osiągają zadane obroty wcześniej, zwłaszcza w średnim zakresie – efekt: mocniejszy „strzał” w plecy przy kickdownie.
3. Intercooler o większej efektywności – w biturbo często jest to duży, wspólny rdzeń lub podwójny układ. Przy lepszym chłodzeniu powietrza ECU nie musi tak szybko ograniczać zapłonu i ciśnienia z powodu IAT, więc moment utrzymuje się dłużej i jest stabilniejszy przy powtarzalnym przyspieszaniu.

Dopiero po tych krokach pojawia się sensowna przestrzeń dla większych turbin. Wymiana samych sprężarek bez poprawienia wydechu, dolotu i kalibracji zwykle nie przynosi spektakularnej poprawy w „dole”, a jedynie przesuwa maksimum momentu i mocy w górę obrotów. Tempo narastania momentu może wręcz ulec pogorszeniu, jeśli nowe wirniki będą wyraźnie cięższe lub gorzej dopasowane do charakteru jednostki.

Przeróbka z biturbo na pojedynczy twin scroll – kiedy ma sens

Tunerzy czasem decydują się na dość radykalny krok: wyrzucają fabryczny układ dwóch turbosprężarek i zakładają jedną, większą, najczęściej w wersji twin scroll. Taki zabieg ma sens w kilku konkretnych scenariuszach:

• gdy celem jest dużo wyższa moc niż to, co rozsądnie zniesie seryjne biturbo (np. budowa 600–700+ KM z podstawy, która fabrycznie ma 300–400 KM),
• gdy auto ma służyć głównie na tor/drag i akceptuje się minimalne pogorszenie reakcji w samym dolnym zakresie na rzecz ogromnej przepustowości w górze,
• gdy seryjny układ doładowania jest mocno problematyczny w serwisie, a dostępność części (np. zaworów sterujących, siłowników, kierownic sekwencyjnych) staje się kłopotliwa.

Po takiej konwersji charakterystyka momentu zwykle się zmienia:

• moment może pojawiać się minimalnie później niż w seryjnym biturbo, ale za to narasta ostrzej i długo się nie kończy,
• lag w średnim zakresie jest często bardziej przewidywalny – jedna turbina, jeden punkt, w którym „wchodzi na swoje obroty”,
• zyskuje się miejsce w komorze silnika i upraszcza układ dolotowo-wydechowy, co poprawia niezawodność przy wysokich ciśnieniach i temperaturach.

Na ulicy część kierowców odczuwa to jako „bardziej brutalny” sposób oddawania momentu – dłużej nic się nie dzieje, a potem jest mocne uderzenie. Przy umiejętnym doborze średnic i dobrach kolektorach twin scroll można jednak uzyskać zaskakująco szybkie wstawanie w stosunku do skali uzyskanej mocy.

Elektronika, skrzynia biegów i tryby jazdy – ukryty wpływ na odczuwanie laga

Sama mechanika układu doładowania to połowa historii. W nowoczesnych konstrukcjach to, jak szybko kierowca odczuje budowę momentu, zależy w dużej mierze od kalibracji sterowników silnika i skrzyni.

Przy biturbo w luksusowych autach często stosuje się „miękkie” mapy momentu w trybach Comfort/Eco. ECU i TCU (sterownik automatu) współpracują tak, aby:

• nie wywoływać pełnego ciśnienia doładowania przy lekkim muśnięciu pedału gazu,
• utrzymywać obroty możliwie nisko dla oszczędności paliwa i komfortu akustycznego.

W efekcie subiektywnie może się wydawać, że biturbo „budzi się” wolno, mimo że hardware jest zdolny do bardzo szybkiego narastania ciśnienia. Po przełączeniu w tryb Sport/Sport+ lub po reflashu skrzyni auto nagle zaczyna trzymać wyższe obroty, skrzynia agresywniej redukuje, a turbiny niemal cały czas pracują w zakresie, gdzie moment stoi pod ręką.

W lżejszych, sportowych konstrukcjach z 2.0 twin scroll producenci częściej pozwalają sobie na ostrzejsze mapy już w seryjnych ustawieniach. Dlatego pojawia się wrażenie, że „mały twin scroll reaguje jak wolnossak”, podczas gdy w rzeczywistości dużo zawdzięcza sprytnemu sterowaniu przepustnicą, ciśnieniem doładowania i dawką paliwa.

Manual vs automat – co szybciej „podtrzyma” turbo

Na to, jak szybko narasta moment po zmianie biegu, ogromny wpływ ma rodzaj przekładni. Nawet najlepiej zaprojektowany twin scroll czy biturbo nie pokaże pełni możliwości, jeśli skrzynia „gasi” obroty lub zbyt długo trzyma sprzęgło rozłączone.

Krótka obserwacja z praktyki:

• w manualu wszystko zależy od kierowcy – szybkie, zdecydowane zmiany i częściowe „przegazówki” pozwalają utrzymać turbiny w ruchu, więc zarówno twin scroll, jak i biturbo wstają szybciej,
• dwusprzęgłówki i szybkie automaty zestrojone „na sport” potrafią niemal w ogóle nie dopuścić do spadku obrotów poniżej zakresu maksymalnego momentu; odczuwalny lag maleje do minimum niezależnie od architektury doładowania,
• klasyczne automaty z miękkim konwerterem, szczególnie w trybie komfortowym, potrafią zabić ostrość reakcji – moment „wchodzi” z opóźnieniem, nie dlatego że turbo jest wolne, ale dlatego że cały układ napędowy filtruje impuls gazu.

Stąd częste wrażenie, że ten sam silnik twin scroll w manualu „ciągnie od razu”, a w automacie reaguje jakby był ospały. Analogicznie z biturbo – dobrze zestrojona dwusprzęgłówka potrafi niemal wyeliminować odczuwalny lag między zmianami biegów, mimo większej objętości dolotu i dwóch turbin.

Co szybciej buduje moment w praktyce – rozbicie na typowe scenariusze

Miasto i codzienna jazda – przewaga małego twin scrolla

Przy prędkościach miejskich i lekkim, płynnym operowaniu gazem układ, który subiektywnie szybciej buduje moment, to najczęściej pojedynczy twin scroll w mniejszym silniku. Powody są proste:

• niższa bezwładność jednej turbiny,
• krótszy i prostszy dolot,
• mniejsze dawki paliwa i łagodniejsze strategie ochronne.

Samochód jest „lekki na gazie”, reaguje nawet na minimalne ruchy pedałem, a moment narasta liniowo. Biturbo w dużym, ciężkim aucie, w tych samych warunkach, często wydaje się spokojniejsze – żeby wyszarpać pełnię, trzeba mocniej wcisnąć gaz, a skrzynia automatyczna chętnie dusi obroty.

Autostrada i wyższe prędkości – biturbo pokazuje, co potrafi

Przy 120–160 km/h sytuacja się odwraca. Twin scroll w 2.0 l często pracuje już blisko szczytu swoich możliwości, a każdy gwałtowny manewr wyprzedzania wymaga redukcji i wejścia w górną część zakresu obrotów. Biturbo w 3.0–4.0 l ma tu klarowną przewagę:

• trafiamy od razu w środek „płaskiego plateau” momentu,
• dwie turbiny pracują już w optymalnym zakresie, więc podniesienie ciśnienia następuje niemal natychmiast,
• silnik nie musi przy tym wchodzić aż tak wysoko na obroty – co poprawia akustykę i komfort.

Jeśli celem jest agresywne, wielokrotne przyspieszanie z wysokich prędkości, szczególnie przy dużej masie auta i komplecie pasażerów, to biturbo w praktyce „buduje” użyteczny moment szybciej, bo jest go po prostu więcej „w zapasie”.

Górskie trasy i tor – moment tam, gdzie jest potrzebny „teraz”

Na krętych, górskich drogach i na torze liczy się powtarzalność i czytelność reakcji. Tutaj często lepiej sprawdza się mocny twin scroll w średniej pojemności niż ogromne biturbo w dużej jednostce:

• łatwiej wyczuć granicę przyczepności – moment narasta szybciej, ale w bardziej liniowy sposób,
• zmiany biegów przy wysokich obrotach nie powodują „zapadania się” momentu; turbosprężarka pozostaje w zakresie optymalnej prędkości obrotowej,
• hamowanie silnikiem i modulacja gazu w środku zakrętu są bardziej naturalne, bo układ mniej filtruje małe ruchy pedałem.

Mocne biturbo w dużym, ciężkim aucie potrafi tu być paradoksalnie trudniejsze w prowadzeniu – dopóki turbosprężarki nie „wejdą na obroty”, auto jest spokojne, a po chwili nagle pojawia się bardzo duża siła ciągu. Kierowca z doświadczeniem poradzi sobie z tym bez problemu, ale dla mniej obytego taki gwałtowny przyrost momentu może być trudny do okiełznania na granicy przyczepności.

Drag, roll-race i budowanie „papierowej” mocy – królestwo dużych turbin

W wyścigach równoległych i roll-race’ach (przyspieszeniach „z toczenia”) głównym celem jest maksymalna moc w średnio-wysokim zakresie obrotów. Gdy start odbywa się np. od 60–80 km/h na trzecim czy czwartym biegu, silnik już znajduje się tam, gdzie:

• duże turbiny są rozkręcone,
• ciśnienie doładowania jest stabilne,
• ECU nie musi ograniczać momentu ze względu na trakcję czy skrzynię.

Najczęściej zadawane pytania (FAQ)

Co to jest twin scroll i czym różni się od zwykłej turbosprężarki?

Twin scroll to turbosprężarka z dwiema oddzielnymi drogami doprowadzenia spalin do jednej turbiny. Cylindry są „parowane” i podłączane do dwóch osobnych kanałów tak, aby ich impulsy spalin jak najmniej się zakłócały.

W klasycznym turbo wszystkie cylindry tłoczą spaliny do jednego wspólnego kolektora i kanału, przez co impulsy ciśnienia mieszają się i część energii jest marnowana. Twin scroll lepiej wykorzystuje energię spalin, co poprawia szybkość wstawania turbiny i zmniejsza turbo laga.

Co szybciej buduje moment – twin scroll czy biturbo?

Nie ma jednej odpowiedzi, bo wszystko zależy od konkretnej konfiguracji silnika i turbosprężarek. W typowym, dwulitrowym silniku R4 jedna dobrze dobrana turbina twin scroll bardzo szybko buduje moment od niskich obrotów i w codziennej jeździe może reagować szybciej niż „duże” biturbo z mocniejszej jednostki.

Sekwencyjne biturbo (mała + duża turbina) potrafi z kolei praktycznie wyeliminować laga na dole, a równoległe biturbo w silniku V6/V8 też bardzo szybko reaguje, bo każda turbina obsługuje tylko część cylindrów. Dlatego realne porównanie ma sens tylko w obrębie podobnej pojemności, mocy i zastosowania.

Czy twin scroll faktycznie zmniejsza turbo laga?

Tak, twin scroll zostało stworzone właśnie po to, żeby zmniejszyć opóźnienie reakcji na gaz. Separacja kanałów i odpowiednie sparowanie cylindrów sprawiają, że do turbiny docierają silniejsze, „czytelniejsze” impulsy ciśnienia, które szybciej rozpędzają wirnik.

W praktyce oznacza to wcześniejsze pojawienie się pełnego doładowania i wyższy moment obrotowy już przy niskich obrotach (często ok. 1500–2000 obr./min). Kierowca odczuwa to jako bardziej „pełny” dół i mniej irytującej zwłoki po wciśnięciu gazu.

Czym różni się twin scroll od biturbo w codziennej jeździe?

Auto z twin scroll zwykle daje bardzo równy, mocny ciąg od niskich obrotów przy prostszej i lżejszej konstrukcji (jedna turbosprężarka). Odczuwalnie jest zrywne i przewidywalne, a turbo lag jest mocno ograniczony.

Samochód z biturbo częściej kojarzy się z wyższą mocą i dużą przepustowością układu doładowania. W zależności od konfiguracji (sekwencyjne lub równoległe) może reagować równie szybko lub szybciej, ale jest bardziej złożony technicznie, droższy i potencjalnie trudniejszy w serwisie.

Kiedy lepsze będzie biturbo, a kiedy twin scroll?

Twin scroll najlepiej sprawdza się w silnikach o umiarkowanej mocy, gdzie priorytetem jest szybka reakcja na gaz, elastyczność i prostsza konstrukcja (np. nowoczesne R4 1.6–2.0 turbo do codziennej jazdy i aut klasy średniej/wyższej).

Biturbo ma przewagę tam, gdzie potrzebna jest bardzo duża moc i wydajność przy wyższych obrotach – np. w mocnych V6 i V8 w samochodach sportowych i luksusowych. Dwie turbiny łatwiej „przepompują” duże ilości powietrza i spalin niż jedna, nawet bardzo zaawansowana twin scroll.

Czy biturbo zawsze oznacza dwie jednakowe turbiny?

Nie. Określenie „biturbo” oznacza tylko, że w układzie pracują dwie turbosprężarki. Mogą one być:

• sekwencyjne – mała turbina na dół i średni zakres, duża na wyższe obroty,
• równoległe – dwie takie same turbiny, po jednej na każdy bank cylindrów (np. V6, V8),
• rzadziej – szeregowe, gdzie jedna sprężarka doładowuje drugą.

Od przyjętej konfiguracji zależy, jak szybko narasta moment, jaki jest kształt krzywej momentu i jak auto reaguje na gaz.

Czy połączenie twin scroll i biturbo ma sens?

Tak, w mocniejszych jednostkach to dość częsta praktyka. Producenci stosują po dwie turbosprężarki, a każda z nich ma konstrukcję twin scroll. Dzięki temu biturbo zapewnia wysoką przepustowość i dużą moc, a twin scroll w każdej turbinie poprawia reakcję na gaz i szybkość budowania momentu w całym zakresie obrotów.

Takie rozwiązania spotyka się głównie w silnikach klasy premium (V6, V8), gdzie liczy się zarówno wysoka moc maksymalna, jak i komfortowa, natychmiastowa dostępność momentu przy niskich i średnich obrotach.

Najważniejsze lekcje

• Tempo budowania momentu w silniku turbodoładowanym zależy głównie od szybkości rozpędzania turbiny, długości i objętości układu wydechowego oraz sposobu zarządzania pulsami spalin z poszczególnych cylindrów.
• Twin scroll to jedna turbosprężarka z dwoma oddzielnymi kanałami spalin, które rozdziela się między cylindry tak, aby ich impulsy wydechowe jak najmniej się wzajemnie zakłócały.
• Biturbo oznacza dwie turbosprężarki w jednym układzie i może pracować sekwencyjnie, równolegle lub szeregowo, co sprawia, że jego reakcja na gaz silnie zależy od konkretnej konfiguracji i strojenia.
• Separacja pulsów spalin w twin scroll poprawia wykorzystanie energii wydechu, zmniejsza zjawiska falowe i cofki spalin, dzięki czemu turbina szybciej się rozpędza i moment narasta szybciej przy niskich obrotach.
• W porównaniu z klasycznym turbo, twin scroll korzysta z krótszych, lepiej dobranych gałęzi kolektora i mniejszej objętości, co pozwala utrzymać wyższe, „czytelniejsze” ciśnienie impulsów i ograniczyć turbo lag.
• Porównanie twin scroll vs biturbo nie ma jednej uniwersalnej odpowiedzi, bo różnią się pojemności silników, układy cylindrów, typ biturbo oraz strojenie ECU, dlatego wnioski trzeba wyciągać z typowych, a nie ekstremalnych konfiguracji.
• Współczesne silniki seryjne (np. BMW 2.0 B48 czy 1.6 T‑GDI Hyundai/Kia) pokazują, że twin scroll jest chętnie stosowany, bo zapewnia bardzo szybkie narastanie momentu „z dołu” bez konieczności używania bardzo małych, dławiących się turbin.

Sprawdź też te teksty:

•

  Mercedes-AMG 4.0 V8 Biturbo – czy to koniec legendy?

•

  Twin-turbo kontra single turbo – co daje więcej mocy…

•

  Jak działa napęd 4x4 z wektorowaniem momentu w…

•

  Czy warto inwestować w intercooler?

•

  Porsche Turbo Charger – 80% w 12 minut

•

  Kompresor czy turbo? Różnice, zalety i dźwięki
